直埋套筒補償器
直埋套筒補償器詳細內容介紹
直埋套筒補償器也叫做直埋式波紋補償器，包含內壓式直埋波紋補償器和直埋外壓波紋膨脹節，以及一次性直埋波紋補償器。主要用于埋地管道的軸向補償，同時因?yàn)榫哂型馓走€具有抗彎能力，所以直埋套筒補償器不需要考慮管道的沉降問題。直埋式波紋補償器外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。
一、 直埋套筒補償器型號
|
直埋式波紋補償器的詳細參數 |
||
|
序號 |
項目 |
參數 |
|
1 |
工作壓力 |
0.6MPa-1.0MPa-1.6MPa-2.5MPa |
|
2 |
公稱直徑 |
DN32到DN 20 00 |
|
3 |
軸向補償量 |
30mm-500mm |
|
4 |
直埋式波紋補償器產品長度 |
可按客戶要求定做 |
|
5 |
波紋管材質 |
不銹鋼 304,316l，321,310s等 |
|
6 |
外套 /內套筒材質 |
碳鋼 /不銹鋼 |
|
7 |
連接方式 |
接管連接 |
|
8 |
介質 |
水、油、蒸汽等各種液體 |
|
9 |
外觀顏色 |
可定制，通常為莫迪蘭 |
表示：設計工作壓力為1.6MPa，ZMS表示直埋式波紋補償器，公稱通徑為1200mm，波數為6波，J是接管連接。

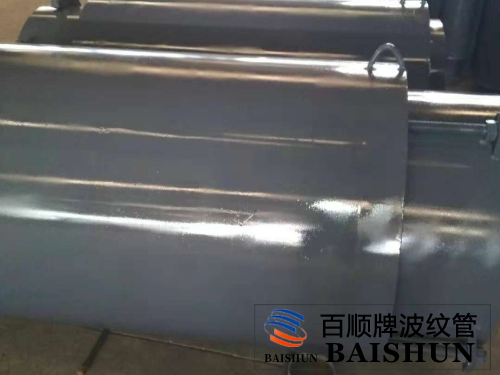

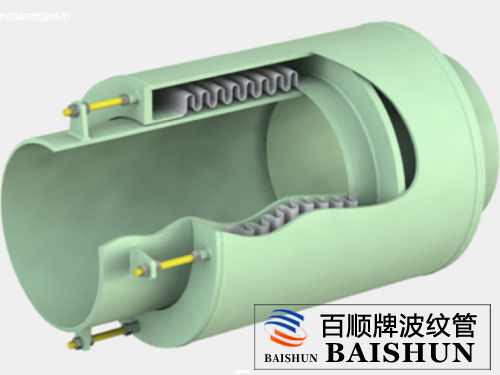

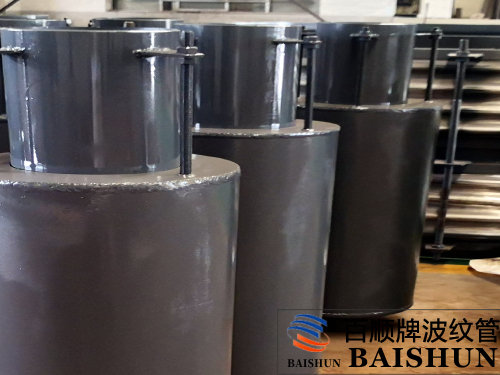

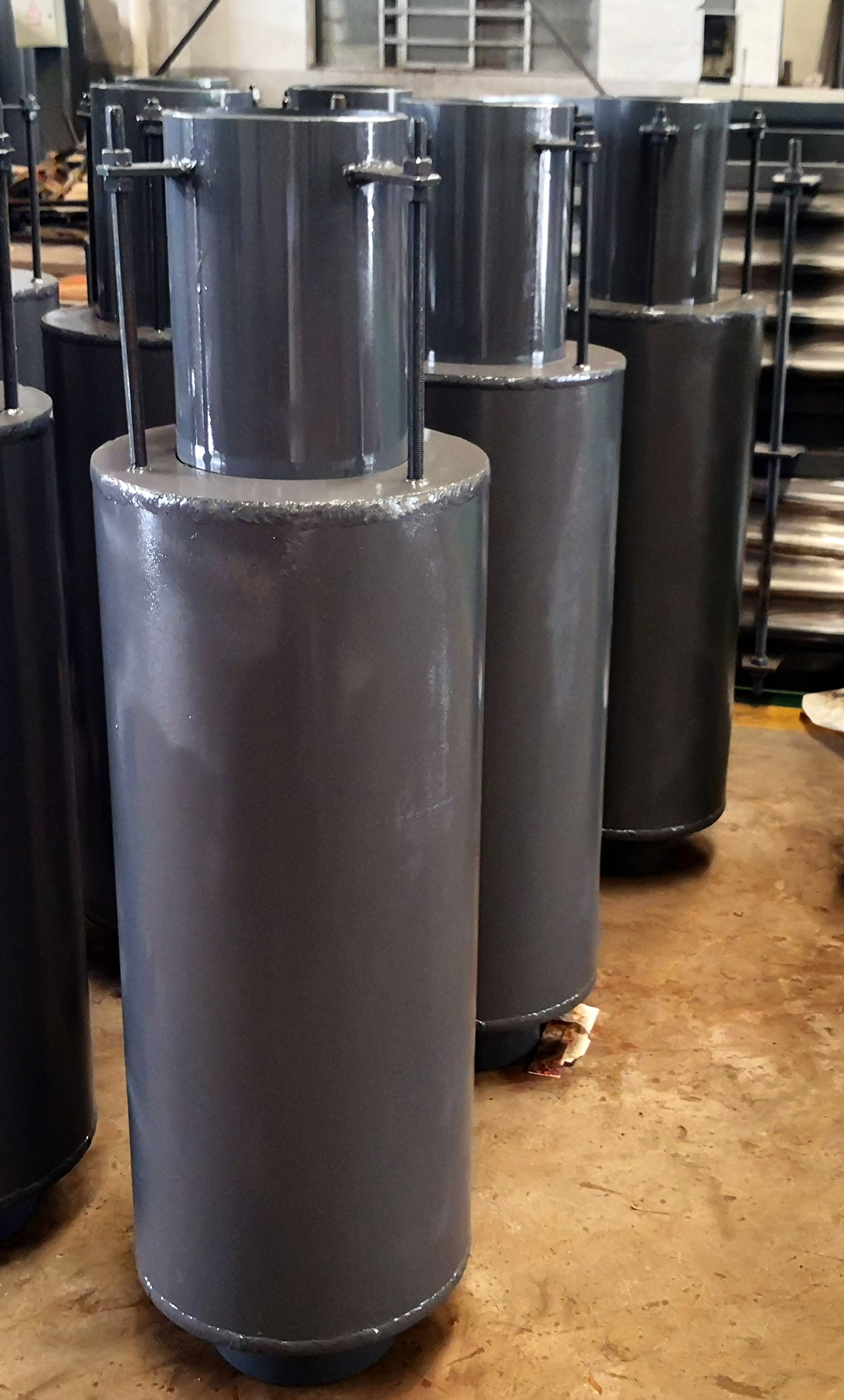

三、 直埋套筒補償器結構特點及圖片
四、 直埋套筒補償器是怎樣安裝的？
1. 保溫管埋于地下時，四周需用粒度小于20毫米的砂子填充，然后再覆蓋原土，填充砂子的厚度不小于200毫米。
2. 保溫管頂?shù)穆裆钜话悴淮笥?.2米，但也盡量不要小于0.7米，保溫管可直接埋在各種管道下面。
3. 在做保溫處理時，要注意補償器波紋與接管連接的地方，如果是活動端的，不能做保溫處理，其余均保溫，因管道膨脹時A處不保溫并不會造成顯著的熱損失。也是由于護圈的作用，直埋補償器可以直埋處于車行道下面。
4. 直埋套筒補償器安裝不必冷緊，也不必按全線鋼管接好后再割下和膨脹節等長管道之后再焊接的方法，不必設導向支架。
5. 安裝時要注意導流套筒的方向與流動方向的一致。
6. 直埋套筒補償器內介質應進行除游離氧和除氯離子處理，氯離子含量不得大于25PPm。
7. 直埋式波紋補償器允許不大于1.15倍公稱壓力的系統水壓試驗。
直埋式波紋補償器安裝完畢進行系統水壓試驗前，要將管道兩端固定，防止內壓推力拉伸金屬波紋補償器。
五、 一次性直埋波紋伸縮節使用特點
河北偉業波紋管制造有限公司百順牌一次性直埋波紋補償器，采用了與直管段圓弧過渡的連續漸變異徑管 = 和外套相連，解決了產品應力集中問題，受力狀況得到改變，抗拉及抗壓的力學性能高于原來結構。
