矩形鉸鏈補償器是區別于常規圓形鉸鏈膨脹節的，二者只是形狀不一樣。

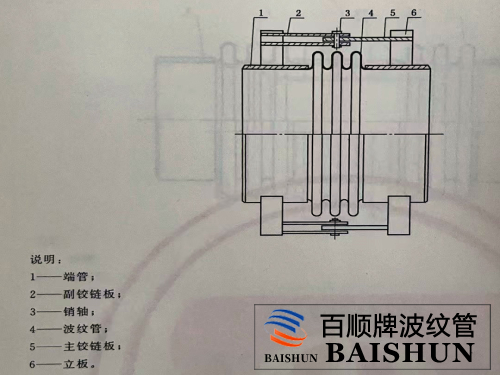

矩形鉸鏈補償器是由方形接管、矩形波紋管及與接管相連的一對鉸鏈構成，其鉸鏈可以承受內壓推力，主要用來吸收管道中單平面的角向位移。平面鉸鏈波紋補償器在安裝使用時一般需要兩到三個配套使用；需要注意的是：安裝時鉸鏈型波紋補償器的鉸鏈轉動平面應該要與位移平面保持一致。

矩形鉸鏈補償器 執行標準是 GB/T12777-2019。



鉸鏈型波紋補償器的連接方式：①法蘭連接 ②接管焊接

平面鉸鏈波紋補償器的補償量：角向補償±4度-±9度

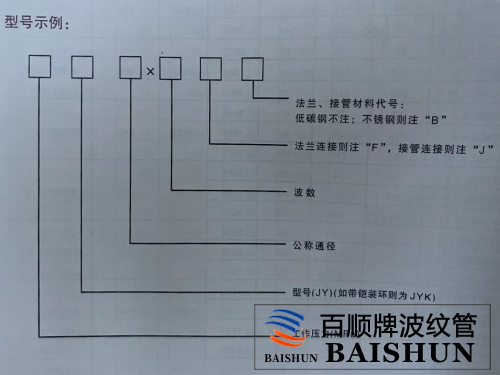

舉例：JY1000X1000×（4+4）F：表示矩形1000*1000，波數為4+4個，法蘭連接的矩形鉸鏈補償器。
