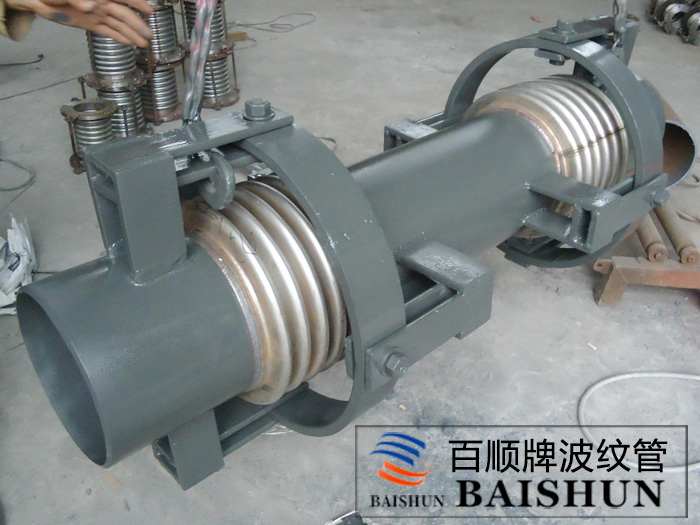

萬向鉸鏈橫向波紋補償器作為補償元件的一種，是以波紋管為核心的擾性元件，在管線上可作軸向、橫向和角向三個方向的補償。萬向鉸鏈橫向金屬膨脹節為了減少介質的自激現象，在產品內部設有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，也可以吸收軸向、角向和任意三個方向位移的組合；鉸鏈補償器（也稱角向補償器），它以兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單平面內的橫向變形；萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。

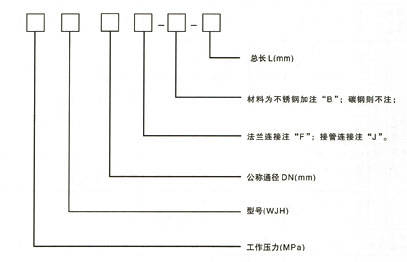

一、型號示例：

萬向鉸鏈橫向波紋補償器（WJH）型號示例
舉例：0.6WJH500-JB-2000
表示：工作壓力為0.6MPa，公稱通徑為500mm,不銹鋼接管連接，總長為2000mm的萬向鉸鏈橫向波紋補償器。

二、使用說明
用于補償彎曲管道的橫向位移



河北偉業波紋管制造有限公司是一家專注生產波紋補償器的廠家，我們向您鄭重承諾，購買了我們的萬向鉸鏈橫向波紋補償器不會有后顧之憂。
