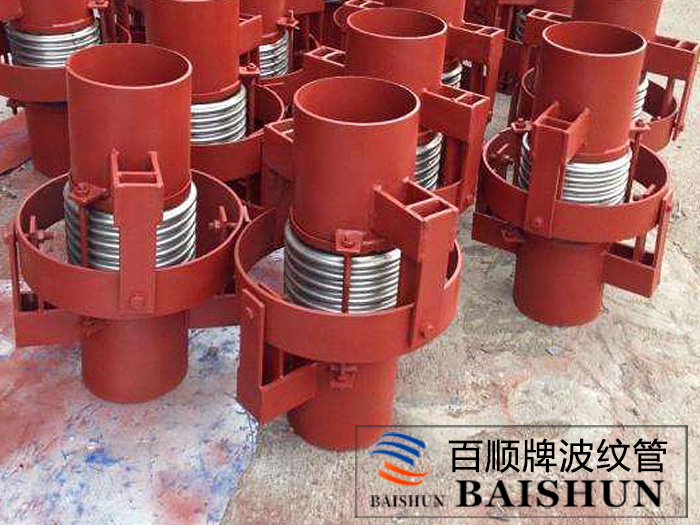

鉸鏈波紋補償器習慣上也叫膨脹節、伸縮節，鉸鏈波紋膨脹節由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。是根據管道系統角向位移的特點設計制造的角向型補償器，補償器角向位移補償量在±4度－±9度之間，串聯在管道系統角向位移的位置，一般焊接或法蘭連接在管道上。

應用行業：
鉸鏈波紋補償器主要應用于各種復雜管系，補償管系的角向位移，如L型管道、Z型管道、U型管道等。 產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。

結構特點：
單式由接管、波紋管以及與接管相連的一對鉸鏈構成。單式只能吸收單平面的角向位移， 吸收位移時應有二個或三個鉸鏈膨脹節組合使用，同時鉸鏈具有承受內壓力推力。



安裝和使用要求：
1、在安裝前應先檢查其型號、規格及管道配置情況，須符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、所有活動元件不得被外部構件卡死或限制其活動范圍，應確保各活動部位的正常動作。
8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不大過25PPM。
9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10、接觸的保溫材料應不含氯 。
